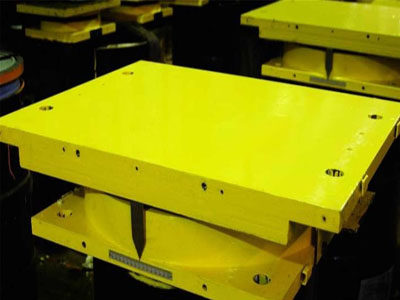

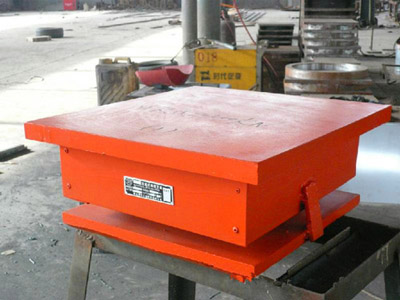

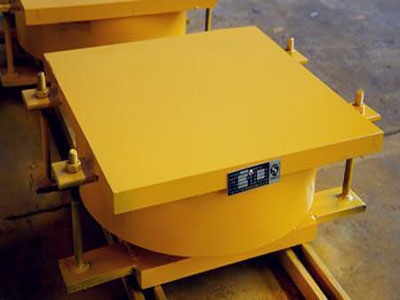

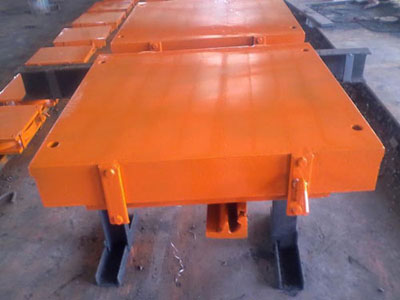

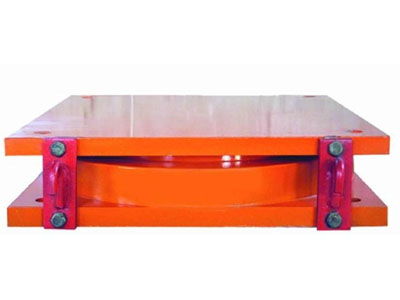

盆式橡膠支座是一種公路橋梁盆式橡膠支座產品,其質量達到90年代后期國際同類產品的先進水平,本產品采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的使用。
盆式橡膠支座它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的支座。我們根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的一種中間導槽式單向活動橡膠支座產品。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動。可以避免側向約束力。
性能及分類：
A. 雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX。B. 單向活動支座：具有豎向轉動的單一方向滑移性能，代號為DX。C. 固定支座：僅量有豎向轉動性能，代號為GD。
2、GPZ橡膠支座代號GPZ XXX SX(DX、GD)(F)表示耐寒型，常溫型不表示：SX 表示支座類型：XXX 用數字表示豎向承載力單位kn；GPZ 支座名稱：公路盆式支座
3、橡膠支座適用溫度范圍：
A. 常溫型支座：適用于-25℃ ---60℃；B. 耐寒型支座：適用于-25℃ ---60℃，代號F
4、GPZ的技術性能：A. 支座豎向轉角不小于40'。B. 豎向承載力（kn）1000---50000共分28級，非滑移表面的水平承載力為豎向的10%。C. 磨擦系數：常溫型μ≤0.04，耐寒型 μ≤0.06
|
